垃圾焚烧炉专用废液、废气燃烧器及废液、废气喷枪（STAR-F）
行业分类：机械设备-工业锅炉及配件
产品系列：锅炉配件
关键词：垃圾焚烧炉专用燃烧器,废液燃烧器喷枪,四达喷枪,废气燃烧器喷枪
详细介绍
一、产品特点：
1) 液雾颗粒度小（SMD<40mm），尺寸分布均匀（尺寸分布指数N>2）。
2) 废液雾化效果基本不受废液粘度的影响，粘度使用范围3~8E°。
3) 由于采用了多种雾化原理，喷嘴的油孔尺寸和气孔尺寸均较大，结构合理，因而很好地解决了喷嘴堵塞、结焦问题。
4) 雾化耗气量少，ALR<0.25（ALR代表雾化介质与燃油的质量流量比）。
5) 火焰长度、火焰锥角及火焰形状可按用户要求设计。
6) 废液及废气燃烧器的操作弹性大，废液流量调节幅度可达1：4，废气流量调节幅度可达到1：8以上。
7) 热值高的废液燃烧器及热值高废液喷枪可实现冷炉直接点火燃烧。
8) 燃烧效率在99.5%以上，燃烧柴油的平均节油率在10%以上。
9) 燃烧充分，不冒黑烟，燃烧产物中污染物少，低于国家环保局规定的各项指标。
10) 水喷枪流量可达3吨，雾化效果仍佳。
二、产品技术性能参数：（见表十）
本产品规格型号规定如下：
1）、废液、废水喷枪或燃烧器按STAR-FA 编排，如100公斤/小时则为STAR-100FA。
2）、废气喷枪或燃烧器按STAR-FC 编排，如100立方/小时则为STAR-100FC。
表十 STAR—F型废液废气烧燃烧器及喷枪技术性能参数
STAR—F | 50-100 | 100-200 | 200-300 | 300-400 | 400-500 | 异形 | ||
设计废液、水及油量（kg/h) | 50-100 | 100-200 | 200-300 | 300-400 | 400-500 | 燃烧器 | ||
设计废液压力(Mpa) | 0.25 ~ 0.8 | 根 据 厂 方 要 求 具 体 设 计 | ||||||
废液雾 化 介 质 | 种类 | 工业压缩空气 | ||||||
压 缩 空气 | 压力(Mpa) | >0.25 | >0.25 | >0.25 | >0.35 | >0.35 | ||
温度(℃) | 20 ~ 150 | 20 ~ 150 | 20 ~ 150 | 20 ~ 150 | 20 ~ 150 | |||
气液最低流量比 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | |||
助 燃 风 | 压力(mmH2O) | >150 | >150 | >150 | >150 | >150 | ||
配风量(Nm3/h) | 1300 | 2600 | 4000 | 5200 | 6500 | |||
温度(℃) | 20 ~ 550 | 20 ~ 550 | 20 ~ 550 | 20 ~ 550 | 20 ~ 550 | |||
废液、油及水 | 粘度(°E) | 3~8 | 3~8 | 3~8 | 3~8 | 3~8 | ||
燃烧调节范围 | 1：4 | 1：4 | 1：4 | 1：4 | 1：4 | |||
燃气 | 燃气种类 | 焦炉煤气、发生炉煤气、高炉煤气、混合煤气、工业尾气 | ||||||
气压 | 根据厂方要求具体设计(一般>200mmH2O) | |||||||
火焰 形状 | 锥角(°) | 20 ~ 70 | 20 ~ 120 | 20 ~ 120 | 20 ~ 120 | 20 ~ 120 | ||
长度(m) | 1.0 ~ 5.0 | 1.0 ~ 6.0 | 1.0 ~ 8.0 | 1.0 ~ 8.0 | 1.0 ~ 10.0 | |||
表格说明：
1) 燃烧器可烧废液、废水，也可烧柴油、重油、渣油、混合油、焦油、沥青油等；
2) 烧柴油废液及水时用常温压缩空气雾化，其它油类最好使用蒸汽、或加热的压缩空气作为雾化介质；
3) 燃烧器燃气适用于工业尾气、废气及焦炉煤气、发生炉煤气、高炉煤气及高热值燃气；
4) 若用户采用其它高粘度油种应向本公司技术人员咨询；
5) 火焰长度、火焰锥角可按用户要求设计，设计范围流量见性能表；

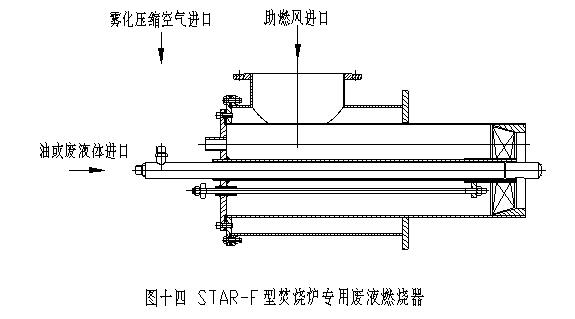

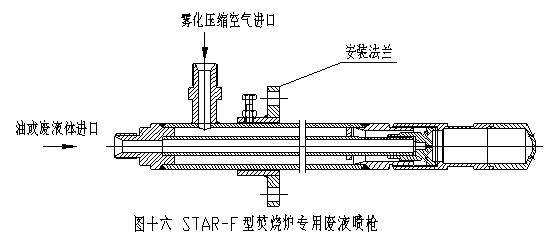

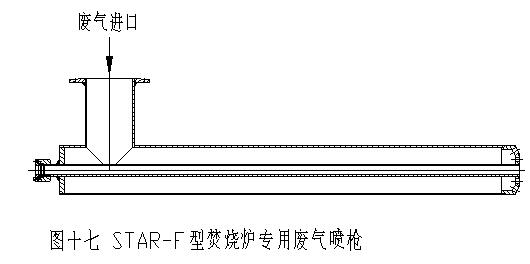

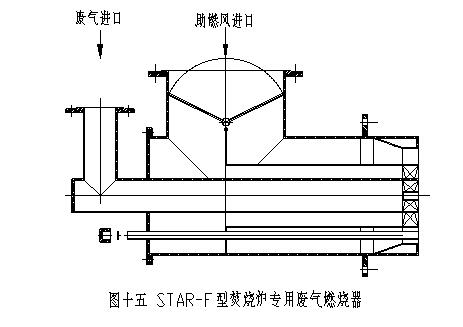

三、燃烧器安装结构示意见图十四~图十七
四、产品使用操作说明：
1. 点火：
1) 见STAR—A及STAR—C型燃烧器说明
2) 若使用气体燃料，则可先打开燃气阀至规定范围，点燃燃气，单烧气；或再用燃气点燃燃油，油气混烧。
2. 窑温调节:
1) 利用燃了压力调节阀调整燃烧器前燃料压力的大小，也就是整个燃烧器热负荷。如炉温不够时，增加燃料压力；如炉温过高时，降低燃料压力，当采用自动调节时，炉温调节器的执行机构直接控制供油调节阀。
2) 利用蝶阀调整喷嘴前的空气供应量。当燃烧冒烟时，说明空气量不够，应开大蝶阀；当炉内空气过剩系数太大（大于1.1）时，应稍微关小蝶阀，降低空气量。
3) STAR—D型燃烧器燃油部分的设计工况为：蒸汽（或压缩空气）压力为0.3 ~ 0.5MPa，燃油压力为0.25 ~ 0.5MPa，蒸汽温度必须高于140℃，燃油粘度必须小于20°E。如果实际使用条件与设计使用条件不符，则必须加以调整和修整。如果二者相差太大，应该咨询我公司技术人员，或建议我公司专门设计。
4) 燃气部分调节见STAR-C窑温调节说明
3. 停用：
见STAR-A、C说明
4. 维修：
1) 见STAR-A、C型说明
2) 如果配风器旋流器结焦或叶片损坏，则应该将配风器后部的法兰盘松开，即可取出旋流器，然后对其进行清洗或修复。
燃气系统使用达1/3设计寿命时间后，应检查密封性。
